Salut a tous ,

Alors voici une présentation de mon proto , en cours de réalisation , alors la base est un range rover V8 en 3.5 avec pont de patrol GR Y60 caisse de samurai , enfin je crois que des photos parle d'elle même , alors pour faire plus simple je fais un copier coller sur notre forum :





Une fois dépouiller :



La une découpe du chassis s'impose :



Le devant aussi et aprés ça un support pour le treuil :



La j'y est mise la caisse de wrangler est découper les ailes arr :



Maintenant montage de deux rampe de carbu moto tirer de ZZR :



Alors maintenant renfort du chassis pour les fixation de l'arceau et des support de caisse :






La ces future jantes et pneus :




La les tubes pour l'arceau :



La la nouvelle caisse , de samurai pour être greffer dés que possible :



Et pour finir voila ce dons je me base pour tirer de mon projet de trayback :






Voila la suite au fur est a mesure !!! Very Happy


Dernière édition par stunt le Dim 26 Mai - 10:47, édité 1 fois
avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:44

Aller c'est parti , j'ai commencer le démontage de la caisse , tout est bien gripper , dure dure certaine vises , donc demain dépose de la caisse et découpe !!!



avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:45

Aller aujourd'hui j'ai enlever la caisse du chassis et déposer le moteur , déja j'en ai baver pour le rentré dans le garage !!!












Voila demain si j'ai le courage découpe de la caisse !!!
avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:45

Aller ce matin j'ai reçu un coup de main inattendu de Greg , comme ça le chassis est sorti , puis du coup je me suis attaché a démonter le devant , alors tout été bien manger bonjour le démontage ce qui ma vallu une belle entaille a la main a cause de la durite de frein couper !!! Very Happy





La petite surprise , mais bon pas grave une tole avec rivets et ont en parle plus !!!

avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:46

Pour ce qui est de la corrosion rien de bien méchant deux trois bricole !!!

Bon pour l'avancement la caisse est prette a prendre position , normalement demain si tout va bien :







Mes 4x4 tous ensemble , belle photo pour moi !!!



Voila la suite bientôt !!!
avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:46

Bon aller aujourd'hui j'ai fait la découpe qui fallais pour le passage au niveau de la boite , et la caisse est poser dessus , ça me donne du gout a le voir comme ça :



avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:47

La j'ai fait mes fixations de caisse , me réste plus qu'a le fixer cette aprés midi !!!




Bon sinon une petite photo de la découpe pour le passage de la boite avec la caisse :



Et voila pourquoi je ne peut pas faire plus bas :

avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:47

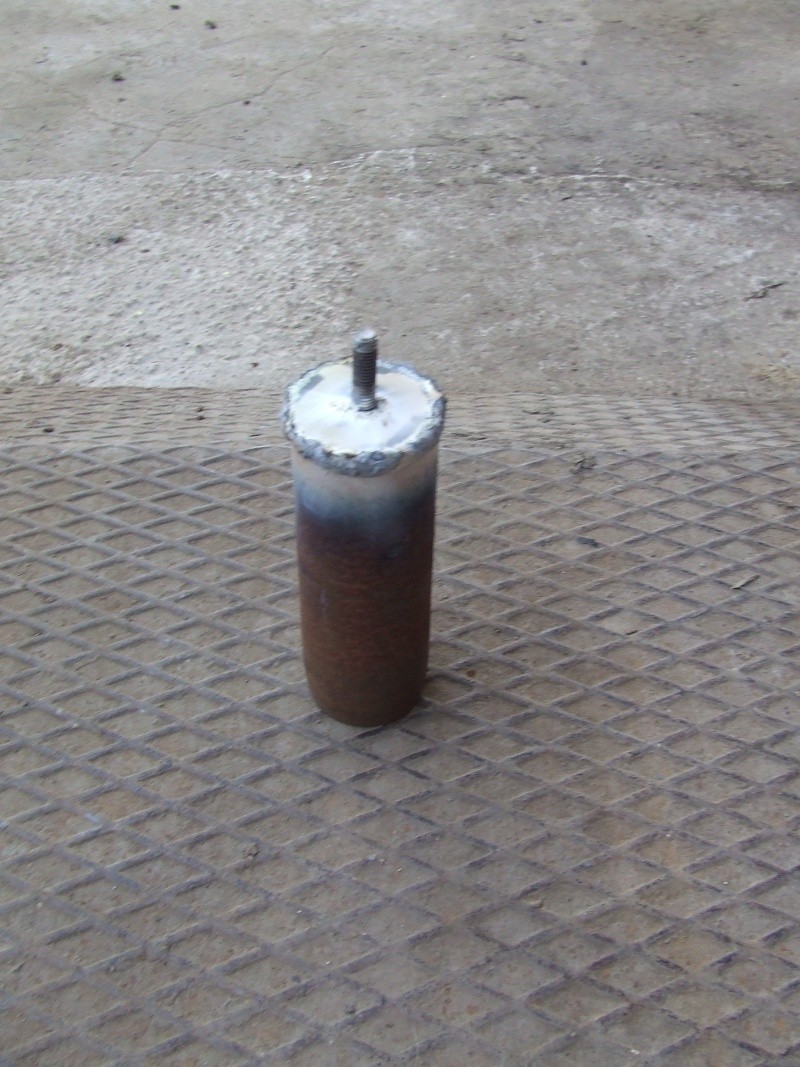

C'est bon les fixations sont faite , si j'ai du temps je les soudes sur le chassis demain :







avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:48

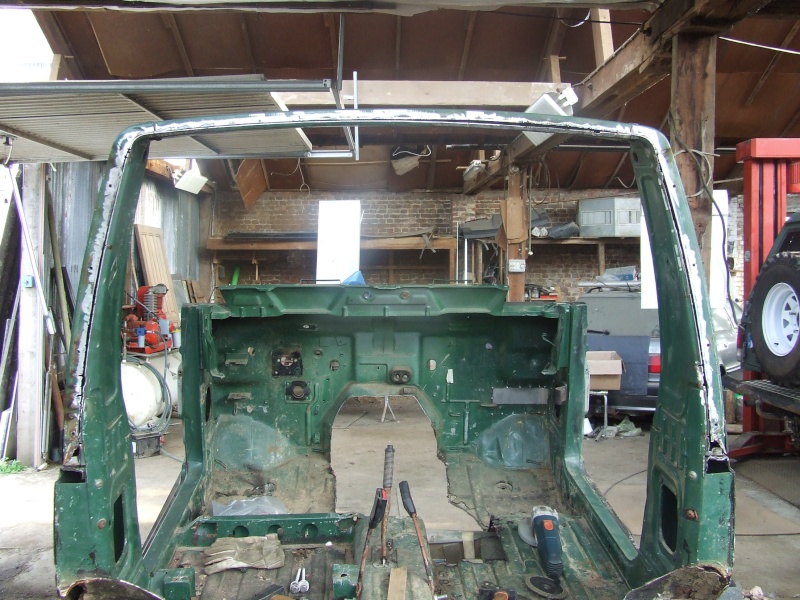

Donc découpe de la caisse pour la mettre a plat sur le chassis , ben plus je découper plus fallais en découper , j'ai cru jamais arreter de découper , enfin voila chose faite , demain si j'ai du courage je ferais les supports de caisse !!!








C'est mieux comme ça quand même je gagne 12cm depuis la derniére fois :



Puis découpe du capot pour le rallonger de 21cm :



Et la deux petite photos du treuil pour piéces , l'autre devrais arriver ce week end normalement :



avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:48

Je me suis attaquer au capot , ça fait pas tuning mais c'est pas trop moche je trouve !!!



[/center]
avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:49

Bon sinon hier j'ai regarder comment j'allais faire pour le ventillo , je recherche un radiateur qui aurais les dimenssion max 620x400 ep peut importe ce qui donne un peut prés ça :

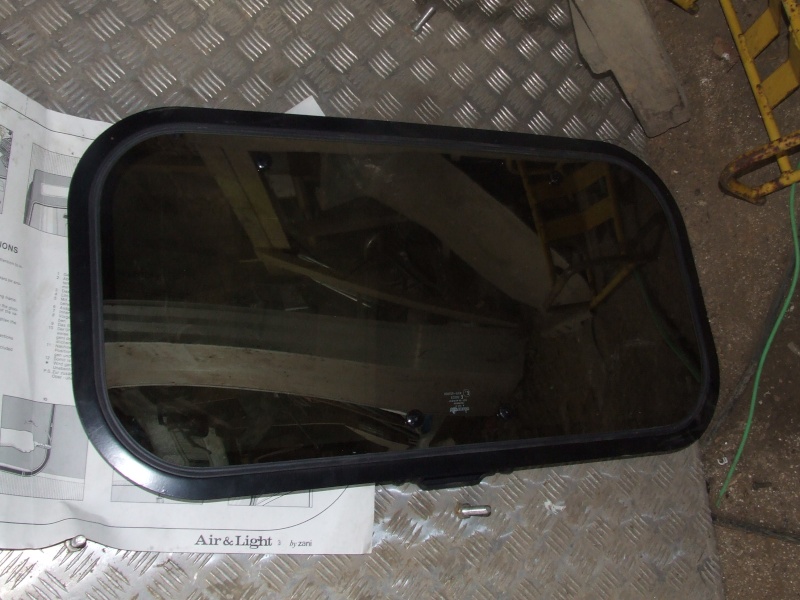

Comme ça je peut mettre une vitre arriére , que j'ai deja par ailleurs , merci Padré :



Bon la un petit treuil COME UP pour le devant la merci a Gregouné comme dit Padré Laughing :



Pour ça faut une bonne batterie , et hop une optima :



Et deux siéges bacquet que je vais faire recouvrir de simili cuir :

avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:49

J'ai couper mes supports de caisse ainsi que les souder par la même occasion , puis j'ai découper la jonction des toles tout le tour pour y fermer tout avec une tôle d'une piéces comme ça ce sera propre et éfficace , place aux photos :







avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:50











avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:50







avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:51



avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:51



Puis ont a commencer avec l'aide de Greg l'arceau :



avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:52





avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:52

avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:53





avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:53







Et la petit soucis avec l'arceau de devant , qui devrais être résolu lundi :

avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:54

Voila nous avons bien bosser cette semaine sur le trayback , l'arceau est terminer , réste plus qu'a le souder complétement , merci a Anthony pour ça , le soucis maintenant qu'il ce pose me faut démonter la caisse pour le souder , mais pour ça me faut déposer l'arceau , mais pour ça me faut déplacer le trayback , et la voila le soucis pour moi faire le montage du pont arriére me faut une tulipe , et sur un vieux pont impossible de démonter celle qui a dessus , alors j'ai fait un post comme quoi je recherche une tulipe Arrow http://bourbier-extreme.superforum.fr/t238-urgent#4072 si quelqu'un pouvais me dépanner ce serait magnifique , place a quelques photos :











Et la preuve que l'ont a tout éssayez , merci a Anthony mais aussi a Pascal , son pére , pour ça ténacité !!!



Voila maintenant j'éspére vite trouver cette foutu tulipe !!!
avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:54

Ah oui j'oublié , nous avons placer le pont a ça futur place malgrés tout !!!


avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:55









Au moins comme ça je pourrais démonter l'arceau quand je veut tout en laissant le devant avec le treuil , aller ça donne ça maintenant :





Aller ont va mettre les plaques de desensablage ou ? scratch a trouver , ben la :











Par contre petit soucis du coup le treuil centrale ne passe plus a 2 cms , donc ont vire le reservoir et ont monte celui de samurai , qui prend moins de place et donc nous ouvre des portes pour mettres pleins d'autres choses que l'ont verra au fur est a mesure de l'avancement :







Du coup le treuil passe nikel maintenant :



Aller petite vue d'ensemble :



Ah oui ont a mis aussi des poignets sur les cotés pour les devers :



avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:55



Démontage des tirants



Aller ont le met en hauteur pour être plus a l'aise



Petite découpe pour faire les renforts du pont

avatar
samover

Messages : 822
Date d'inscription : 21/05/2011

Revenir en haut Aller en bas

Re: Mon Proto !!!

Message  samover le Jeu 7 Fév - 9:56

Aller un V8 3.9 refait a neuf de A a Z , il n'est pas terminer d'être remonter mais vraiment tout est neuf !!!
